kyn28柜的PT柜位置，一般裝進線柜左邊還是右邊。？

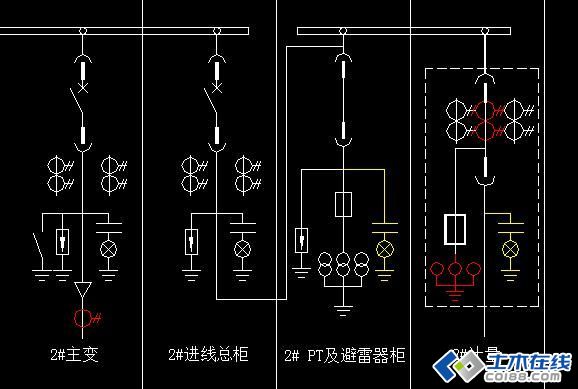

如圖所示，為什么PT柜要裝進線前面，PT柜可以裝進線柜后面嗎，PT柜到進線柜的排為什么要從，PT柜內部走，可以從匯流直接到進線柜嗎，請各位大俠幫我分析一下，小弟有的時候有強迫癥。



按常規。有些時候不要問這些問題。



功能類似線路PT。



也是在糾結這些問題。

再問一個比較白的問題，柜子上進線還是下進線，在圖上是怎么看的，在現場是怎么定的。

共同學習了。

這個是吧翻排柜和PT柜，合到一塊了，PT也可以作為，進線斷路器的操作電源使用，成套制作上沒啥難度。不過看上去怪怪的，其實翻排也可以做到計量里面去。



應該是下進下出的緣故。



我怎么覺得這個圖，計量柜畫的是錯的。



20KV系統，計量是3PT,3CT。



20KV系統是3CT，3PT畫法沒錯。



圖紙有問題的，計量應該放在進線柜后邊。
